Гальванические ванны

Компания ВК Полимер изготавливает гальванические ванны из инженерных пластиковых материалов для различных химических процессов. Расчет конструкции гальванических ванн производится на основании технического задания заказчика.

Гальванические ванныВ зависимости от загружаемых растворов и рабочих температур изготавливаются следующие гальванические ванны:

- гальванические ванны из полипропилена ПП (PP-H) или поливинилхлорида ПВХ
- ванны гальванические полипропиленовые с "вкладышем" из частично фторированных полимеров - PVDF и E-STFE

Конструктивно ванна из полипропилена или поливинилхлорида представляет собой пластиковый химически устойчивый корпус с пластиковыми или стальными усилениями корпуса.

СДЕЛАТЬ ЗАЯВКУ НА РАСЧЕТ ГАЛЬВАНИЧЕСКОЙ ВАННЫ

Расчет и изготовление гальванических ванн

Гальванизация - это процесс нанесения защитного слоя на металлические детали в целях предотвращения их коррозии. На гальванических линиях защитный слой наносится поэтапно химическим или электролитическим методом. При этом необходимо, что бы само покрытие ванн для гальваники было достаточно прочным и выполнено из химически устойчивых к загружаемым растворам материалов.

Гальванические ванныИзготовление ванны для гальваники начинается с расчета конструкции. На нашем предприятии внедрен расчет конструкции ванн согласно рекомендациям DVS. Основными параметрами для расчета конструкции ванны для гальваники являются состав загружаемого раствора, его плотность, рабочая температура раствора, наличие механического воздействия в процессе работы. На основании этих данных производится расчет химической устойчивости и подбор устойчивого к заданным нагрузкам полимерного материала. Определение устойчивого к загружаемому раствору материала является одним из основных этапов при изготовлении ванн.

Далее производится расчет толщины химически устойчивого полимерного корпуса ванны, т.е. определение толщины применяемого инженерного пластика. Расчет толщины корпуса строится на основании тех же данных, на которых производится подбор устойчивого к компонентам раствора материала - состав раствора, его влияние на полимерный материал, плотность раствора, рабочая температура. Как правило, для долговременной и безопасной работы в зависимости от размеров гальванической ванны толщина пластикового корпуса должна составлять не менее 20-25мм. При такой толщине влияние высоких температур и диффузии кислотосодержащего раствора в значительно мере компенсируется толщиной корпуса. Но в каждом отдельном случае необходимо проведение соответствующих расчетов.

Изготовление химически устойчивого корпуса ванны производится из листовых инженерных пластиков (термопластов), к которым относится полипропилен, поливинилхлорид, полиэтилен и частично фторированные PVDF и E-STFE. Плиты полимерных материалов соединяются между собой с применением контактно-стыковой сварки на автоматизированном сварочном оборудовании. Такая сварка характеризуется высоким коэффициентом долговременной прочности и герметичностью сварного соединения.

Следующим этапом изготовления является расчет усиления корпуса ванны, несущее гидростатическую нагрузку. Для гальванических ванн небольшого размера усиление стенок полимерного корпуса допускается производить пластиковыми усилителями. Корпус гальванических ванн большого размера усиливается внешней стальной конструкцией.

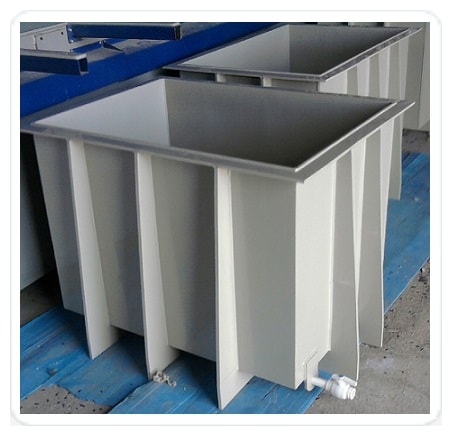

Гальванические ванны из полипропилена

Гальваническая ванна из полипропиленаДля изготовления гальванических ванн из полипропилена мы применяем гомополимер PP-H производства ведущих европейских производителей. Конструкции из полипропилена относительно недороги, поэтому их применение наиболее распространено в промышленности. Кроме того, полипропилен обладает хорошей химической устойчивостью к различным кислотным или щелочным растворам в диапазоне температур до 90°С и высокими диэлектрическими свойствами, поэтому применение полипропилена является универсальным для изготовления гальванических ванн. С физико-химическими свойствами применяемой на нашем предприятии марки полипропилена и его устойчивостью к различным агрессивным растворам Вы можете ознакомиться в разделе Материалы.

В ряде случаев, например при работе с сильными окислителями, галогенами или при высоких температурных нагрузках, в полипропилене происходят деструктивные реакции, поэтому ванны из полипропилена не пригодны для долговременной работы в данных условиях. В этом случае для изготовления ванн целесообразно применение полимерных материалов, устойчивость к кислотам у которых сохраняется при больших температурах нагрузках. К таким материалам относятся частично фторированные термопласты PVDF или E-CTFE. На практике, применение частично фторированных полимеров PVDF или E-CTFE ограниченно их высокой стоимостью, поэтому на нашем предприятии внедрено изготовление гальванических ванн методом «вкладыша». Данный метод заключается в применении двух различных материалов - внешнего несущего полипропиленового корпуса и внутренних химически устойчивых стенок из частично фторированных полимеров. Толщина химически устойчивого корпуса определяется на основании вышеперечисленных параметров - состава и температуры загружаемого раствора. Такой метод позволяет существенно снизить стоимость изготовления гальванической ванны.

Для расчета конструкции гальванических ванн и подбора материала заполните, пожалуйста, опросный лист в разделе Сделать заказ.
